Распространенные типы соединений при лазерной сварке и области их применения

При лазерной сварке форма сварного соединения определяет способ взаимного расположения и сборки деталей. Они могут соединяться внахлест или встык, что напрямую влияет на качество сварки, прочность конструкции и эксплуатационные характеристики изделия. В данной статье подробно рассматриваются четыре распространенных типа соединений при лазерной сварке, их особенности и области применения, что поможет читателям лучше понять практическую ценность этой технологии.

Стыковое соединение

1. Принцип

Стыковое соединение — это соединение, при котором кромки двух стальных листов располагаются друг относительно друга так, что их поверхности образуют прямую линию, а лазерный луч выполняет сварку вдоль линии стыка.

2. Характеристики

Эффективность передачи осевой нагрузки в стыковых соединениях превышает 90%, а распределение напряжений в сварном шве симметрично. Такие соединения способны выдерживать значительные статические и вибрационные нагрузки, поэтому они наиболее распространены в сварных конструкциях. При этом необходимо обеспечивать точность зазора в стыке (в пределах 0,1 мм) и использовать систему двусторонней подачи защитного газа.

3. Применение

Стыковые соединения широко используются при сварке продольных швов цилиндрических корпусов сосудов под давлением, соединении элементов кузовов из алюминиевых сплавов для железнодорожного транспорта и т. д. Примеры включают сварку стальных листов при изготовлении автомобильных дверей, крыш, элементов шасси и других деталей.

Тавровое соединение

1. Принцип

В тавровом соединении два элемента располагаются перпендикулярно друг другу или под определенным углом, а сварка лазерным лучом выполняется вдоль линии их сопряжения.

2. Особенности

Сварка тавровых соединений сложна, а несущая способность такого соединения в целом ниже, особенно при воздействии вибрационных нагрузок. Тем не менее, из-за сложности и разнообразия конструктивных элементов этот тип соединения также является одним из наиболее распространенных в сварных конструкциях.

3. Применение

Тавровые соединения часто используются для соединения плоских элементов. Например, с помощью лазерной сварки тавровых соединений выполняют усиление элементов механического оборудования, сборку каркасов подвижного состава железнодорожного транспорта, соединение узлов в строительных металлоконструкциях и т. д.

Угловое соединение

1. Принцип

Угловое соединение — это соединение, при котором два стальных листа располагаются под прямым углом или под определенным углом друг к другу, а сварка производится по верхней кромке листа. Угловые соединения применяются для стыковки листов, а также при соединении труб с листами или труб друг с другом.

2. Особенности

По сравнению со стыковыми соединениями, этот тип позволяет сэкономить 15–20% основного материала и допускает большие отклонения при сборке. Следует учитывать, что угол наклона лазерного луча должен составлять 75–80°, а для предотвращения деформации необходимы специальные зажимные приспособления.

3. Области применения

Угловые соединения широко используются при изготовлении фланцевых соединений трубопроводов, деталей шасси из листового металла, элементов усиления узлов металлоконструкций, корпусов бытовой техники и т. д. Они находят широкое применение в аэрокосмической, электронной, химической и других отраслях промышленности.

Соединения внахлест

1. Принципы

Соединение внахлест — это вид соединения, при котором две стальные пластины накладываются друг на друга, а края перекрывающихся участков свариваются методом сварки электрозаклепками (через круглое отверстие) или сварки прорезным швом (через продолговатое отверстие). Сварка электрозаклепками подразумевает соединение двух пластин путем заполнения сварным швом круглого отверстия, выполненного в одной из наложенных друг на друга пластин; сварка прорезным швом подразумевает соединение путем заполнения швом продолговатого отверстия, выполненного в одной из пластин.

2. Особенности

Соединение внахлест предъявляет относительно невысокие требования к точности сборки деталей, нечувствительно к зазорам при сборке и отличается высокой универсальностью. Оно позволяет сваривать разнородные материалы.

3. Области применения

Соединения внахлест широко используются в таких отраслях, как автомобилестроение, производство электроники и бытовой техники. Например, при изготовлении порогов, ребер жесткости, каркасов сидений и других элементов кузова автомобиля часто применяется технология лазерной сварки внахлест, обеспечивающая эффективное соединение многослойных стальных листов.

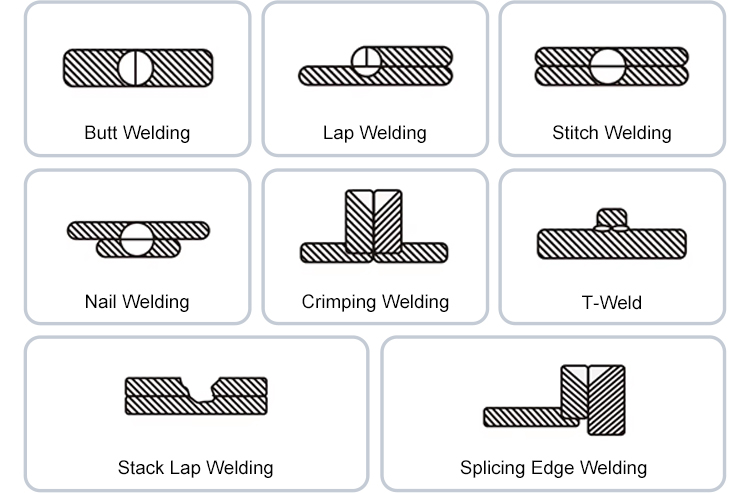

Типы соединений при лазерной сварке

Существует множество типов соединений, выполняемых методом лазерной сварки. Помимо четырех распространенных видов, упомянутых ранее, существуют и специальные типы соединений: например, соединения с проплавлением (пробковые), соединения с отбортовкой одной кромки, торцевые соединения, соединения типа «нож» (сварка кромок) и другие. Эти типы соединений играют важную роль в различных отраслях промышленности. Они позволяют решать сложные задачи по соединению деталей, а также повышают общую эффективность и надежность сварной конструкции.

Как выбрать тип соединения для лазерной сварки?

Принцип выбора типа сварного соединения заключается в обеспечении высокого качества шва и минимизации расхода присадочного материала.

1. Выбор с учетом свойств материала

Различные материалы (например, сталь, алюминий, медь и т. д.) по-разному реагируют на тепловое воздействие при сварке и металлургические процессы, а также требуют разных типов соединений. Так, для алюминиевых сплавов обычно применяют нахлесточные соединения, тогда как для высокопрочных сталей лучше подходят стыковые соединения.

2. Учет особенностей и применимости типов соединений

Стыковое соединение: подходит для случаев, требующих высокой прочности (характеристики шва близки к свойствам основного металла); применяется как для тонких, так и для листов средней и большой толщины.

Нахлесточное соединение: подходит для соединения материалов разной толщины, допускает наличие значительных зазоров при сборке, удобно для многослойной сварки и часто используется при соединении разнородных материалов.

Угловое соединение: подходит для коробочных и рамных конструкций; отличается простотой сварки, но предъявляет высокие требования к технологии процесса.

Тавровое соединение: подходит для усиления и поддержки конструктивных элементов; эффективно повышает жесткость конструкции и обеспечивает стойкость к изгибающим и крутящим нагрузкам.

Заключение

При выборе типа соединения для лазерной сварки следует комплексно учитывать конструктивные принципы, характеристики и преимущества каждого варианта. Грамотный выбор типа соединения позволяет повысить прочность конструкции и срок службы изделия, а также снизить производственные затраты.
