Полное руководство по сложной резке фасок на станке лазерной резки труб

Функция сложной резки со снятием фаски превращает станок для лазерной резки труб из стандартной системы профильной обработки в комплексное решение, объединяющее резку и подготовку кромок под сварку. Оборудование, поддерживающее резку под углом, позволяет за один рабочий цикл формировать скошенные кромки, торцы с угловым срезом, седлообразные соединения, отверстия с зенковкой и сложные контуры.

Внедрение функции резки со снятием фаски позволяет сократить объемы ручной шлифовки, фрезерования, перемещения заготовок и дополнительных операций по подготовке. Однако получение качественного результата зависит от грамотного проектирования соединений, точности программирования, надежной фиксации и поддержки материала, предотвращения столкновений и тщательной отработки технологического процесса.

Что такое сложная лазерная резка труб со снятием фаски?

При обычной резке труб лазерный луч направляется примерно перпендикулярно поверхности материала. Резка со снятием фаски предполагает наклон режущей головки, благодаря чему луч входит в трубу под заданным программно углом.

Лазерный станок для резки труб с функцией снятия фаски синхронизирует вращение трубы, ее продольное перемещение, а также позиционирование и наклон режущей головки. Такое согласованное движение позволяет системе обрабатывать профили (круглые, квадратные, прямоугольные и другие) с переменными углами наклона вдоль контура.

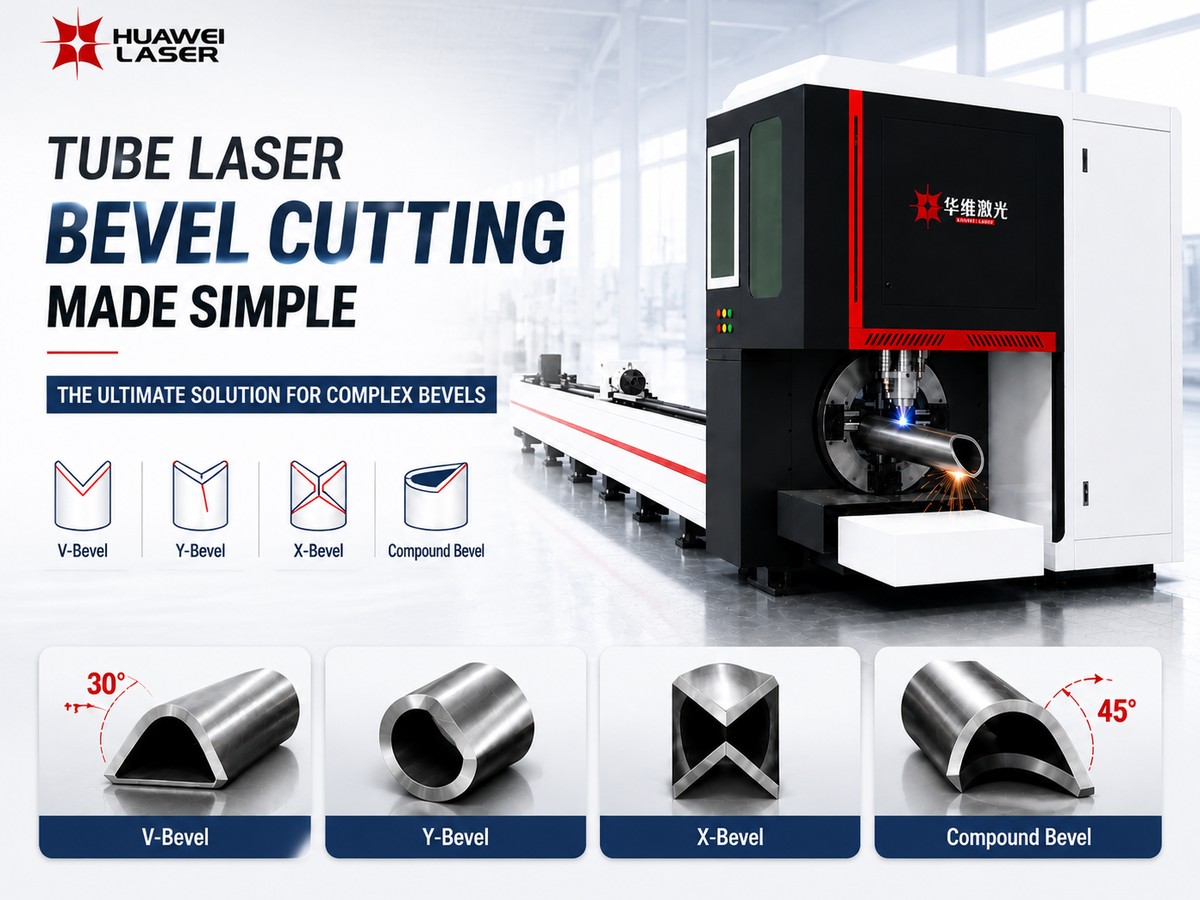

Типичные виды обработки включают подготовку кромок под сварку (типы V, Y, X, K), резку торцов под углом, сопряжения типа «седло» и фаски, меняющие направление вдоль трехмерного контура. Доступный диапазон углов и геометрии зависит от характеристик станка, типа профиля, толщины стенки, хода режущей головки и конкретной задачи.

Почему для снятия фаски стоит использовать лазерный станок для резки труб?

Традиционная обработка труб может потребовать лазерной резки с последующей ручной шлифовкой, распиловкой, фрезерованием или отдельной операцией подготовки кромок под сварку. Каждая дополнительная операция увеличивает время обработки и создает риск отклонений от заданных размеров.

Лазерный станок для резки труб позволяет объединить профильную резку и подготовку кромок в один автоматизированный процесс. Комплексная обработка сокращает производственный цикл, уменьшает объем незавершенного производства и повышает стабильность качества деталей.

Точное выполнение фасок также упрощает подгонку и сварку. Стабильность угла фаски, высоты притупления (корневой полки) и контура сопряжения позволяет сварщикам обеспечивать постоянные параметры зазора в соединении и тратить меньше времени на ручную доработку деталей.

Вырезаемые лазером соединительные элементы (выступы, пазы, направляющие) могут дополнительно повысить эффективность сборки. Грамотная конструкция трубчатого изделия позволяет снизить потребность в сборочной оснастке и исключить ряд последующих подготовительных операций.

В чем сложность выполнения сложных фасок?

При резке под углом лазерный луч проходит более длинный путь в материале, чем при перпендикулярной резке. По мере увеличения угла могут меняться оптимальные условия резки и характер выдувания расплава.

Верхняя и нижняя кромки фаски движутся по разным геометрическим траекториям. Программное обеспечение должно учитывать угол фаски, высоту притупления, ширину реза, ориентацию поверхности в конкретной точке и требуемые конечные размеры.

Изогнутые трубы характеризуются постоянно меняющимся положением поверхности. Квадратные и прямоугольные профили требуют быстрой смены траектории при прохождении угловых радиусов. Режущая головка должна отслеживать эти изменения, сохраняя фокус, рабочее расстояние и необходимый зазор между соплом и поверхностью.

Кроме того, реальные трубы могут иметь отклонения от прямолинейности, скручивание, овальность, неравномерную толщину стенки и переменные радиусы скругления углов. Поэтому при валидации процесса следует использовать несколько репрезентативных трубок, а не один идеальный образец.

Начните с проектирования соединения

Качественная фаска начинается с технологичного чертежа. В чертеже должны быть четко определены: угол скоса, притупление (корневая полка), зазор в соединении, базовая поверхность, допуски на размеры и назначение сварного шва.

Выбор угла должен основываться на конструкции соединения и технологии сварки, а не на максимальном угле наклона режущей головки. Увеличение угла повышает эффективную толщину реза и может потребовать изменения параметров скорости, фокусировки, пробивки и подачи газа.

Не менее важна стабильность размера притупления. Слишком большое притупление может затруднить провар, тогда как недостаточное или неравномерное — повысить риск прожога и изменить потребность в присадочном материале.

Проектировщики также должны убедиться, что сопло и корпус режущей головки физически могут пройти по заданному контуру. Наличие корректной CAD-модели не гарантирует автоматически отсутствие столкновений в процессе обработки.

Программирование, компенсация ширины реза и предотвращение столкновений

Компенсация ширины реза (керфа) при вертикальной резке относительно проста. Резка фаски требует компенсации в трехмерном пространстве, поскольку верхняя и нижняя кромки смещены относительно друг друга.

Программное обеспечение должно рассчитывать локальную геометрию поверхности трубы, вектор положения режущей головки, траекторию реза, угол фаски и согласованное движение осей. Простых двумерных смещений зачастую недостаточно для контуров с переменным углом наклона.

Риск столкновения возрастает, когда режущая головка наклоняется в сторону трубы, патрона, опоры или ранее вырезанного элемента. Углы, глубокие фаски, пересекающиеся контуры и открытые профили могут создавать зоны с ограниченным пространством.

При моделировании столкновений следует использовать цифровую модель режущей головки, соответствующую реальной конфигурации станка. Моделирование необходимо повторять после изменения траектории, так как успешная проверка двумерного контура не гарантирует наличие достаточного зазора в трехмерном пространстве при наклоне головки.

Фокусировка, параметры резки и контроль теплового воздействия

Стабильная фокусировка и постоянное расстояние от сопла до поверхности (зазор) критически важны для обеспечения стабильного качества фаски. При наклоне режущей головки физический зазор меняется, что усложняет задачу отслеживания поверхности.

Параметры, подобранные для перпендикулярной резки, не следует автоматически применять к любой фаске. Может потребоваться корректировка мощности лазера, скорости резки, давления газа, положения фокуса, типа сопла, величины зазора и условий пробивки.

Точки пробивки и врезания (входа в контур) по возможности следует располагать вдали от ответственных поверхностей готового изделия. Неудачно выбранное место пробивки может оставить видимый след или вызвать локальную шероховатость на важной кромке, подлежащей сварке.

На качество также влияет последовательность резки. Расположенные в непосредственной близости друг от друга контуры реза могут привести к концентрации тепла и деформации тонкостенной трубы. Правильно подобранная последовательность операций позволяет распределить тепло и сохранить жесткость трубы до завершения формирования критически важных элементов.

Фиксация и поддержка заготовки

Смещение трубы напрямую влияет на точность расположения элементов и качество выполнения фасок. Зажимное устройство должно центрировать и удерживать трубу, не вызывая при этом чрезмерной деформации.

Для длинных или тяжелых труб необходимы соответствующие опоры, предотвращающие провисание и вибрацию. Недостаточная поддержка приводит к изменению фактического положения поверхности, даже если запрограммированная траектория движения инструмента задана верно.

По мере вырезки отверстий и профилей оставшаяся часть трубы может утратить жесткость. Порядок резки должен исключать смещение заготовки до того, как будут выполнены ответственные фаски.

Процессы фиксации, поддержки и выгрузки следует проверять с учетом фактических размеров и массы профиля. Схема закрепления, эффективная для короткой и легкой трубы, может оказаться недостаточно надежной при работе с более длинной заготовкой.

Контроль и типичные проблемы качества

Визуальный осмотр позволяет выявить избыточный грат, неполный прорез, повреждения поверхности и явные отклонения угла фаски. Однако одного лишь визуального осмотра недостаточно для проверки всех критически важных размеров.

План контроля должен учитывать угол фаски, высоту притупления (корневой полки), положение контура, расположение отверстий, длину конца трубы, качество обработки углов и точность сопряжения деталей. Образцы с поперечным разрезом особенно ценны на этапе отработки техпроцесса, так как срез позволяет увидеть реальный профиль реза и геометрию корневой части.

Образование избыточного грата может быть вызвано неправильно подобранной скоростью, фокусом, настройками подачи газа, состоянием сопла или неоднородностью материала. Нестабильный угол фаски может указывать на ошибку калибровки осей, смещение трубы, неточные данные профиля или некорректную геометрическую компенсацию.

Неровное притупление (корневая полка) может возникнуть из-за нестабильной работы системы слежения за высотой, неправильной компенсации ширины реза или изменения положения трубы. Низкое качество обработки углов может быть следствием резких перемещений осей, неоптимального управления скоростью, быстрых переходов по поверхности или недостаточного зазора между соплом и деталью.

Столкновение или ситуация, близкая к столкновению, обычно указывают на проблемы с проектированием траектории, конфигурацией станка, моделированием или моделью режущей головки. Производство следует остановить до выявления и устранения причины.

Практический процесс валидации

Начните с анализа чертежа и подтверждения доступности всех требуемых контуров. Проверьте ход осей, угол наклона режущей головки, зазор сопла, положение патрона и места расположения опор.

Выполните симуляцию всей программы с использованием корректной модели режущей головки. Проведите первый физический тест в контролируемых условиях, уделяя особое внимание критическим зонам.

Измерьте угол фаски, высоту притупления, положение контура и параметры сопряжения. Осмотрите прямолинейные участки, углы, места врезки и выхода, а также зоны изменения угла наклона.

Повторите тест, используя несколько труб из предназначенной для производства партии. Запуск процесса в серию возможен только после подтверждения повторяемости результатов в реальных условиях загрузки, резки и выгрузки.

Для ответственных конструктивных элементов и деталей, критически важных с точки зрения безопасности, могут потребоваться квалификация техпроцесса, механические испытания или неразрушающий контроль в соответствии с действующими стандартами.

Выбор станка лазерной резки труб с функцией снятия фаски

При выборе станка следует учитывать диаметр и форму сечения профиля, длину трубы, толщину стенки, массу детали, требуемый диапазон углов фаски и объемы производства.

Покупателям следует оценить доступность зоны резки для головки, конструкцию патрона и опор, возможности 3D-симуляции столкновений, программирование сложных контуров, систему управления параметрами, функции раскроя (нестинга), процедуры калибровки, а также программы обучения операторов и уровень технической поддержки. Для проведения производственных испытаний следует использовать реальные чертежи и типичные для производства материалы. Программа испытаний должна включать изменение углов, переходы на углах, пересекающиеся контуры и выполнение требований к подготовке кромок под сварку, а не ограничиваться простой прямолинейной разделкой.

Экономическую эффективность следует оценивать с учетом всего производственного цикла. Хотя резка контура со сложной разделкой может занимать больше времени, общее время изготовления может сократиться за счет уменьшения объема шлифовки, перемещения деталей, подгонки и переделок.

Заключение

Сложная резка под углом позволяет станку для лазерной резки труб объединять профилирование и подготовку к сварке в одном производственном цикле. Потенциальные преимущества включают в себя меньшее количество вторичных операций, более стабильную геометрию соединения, более быструю сборку и улучшенную отслеживаемость процесса.

Надежное производство зависит от подходящей конструкции соединения, точных данных о трубе, трехмерной компенсации, стабильного зажима, контролируемых параметров резки, предотвращения столкновений и репрезентативного тестирования.

Лучший результат — это не просто угловая кромка. Лучший результат — это воспроизводимый компонент из трубы, который правильно подходит, обеспечивает эффективную сварку и проходит проверку с меньшей последующей подготовкой.
