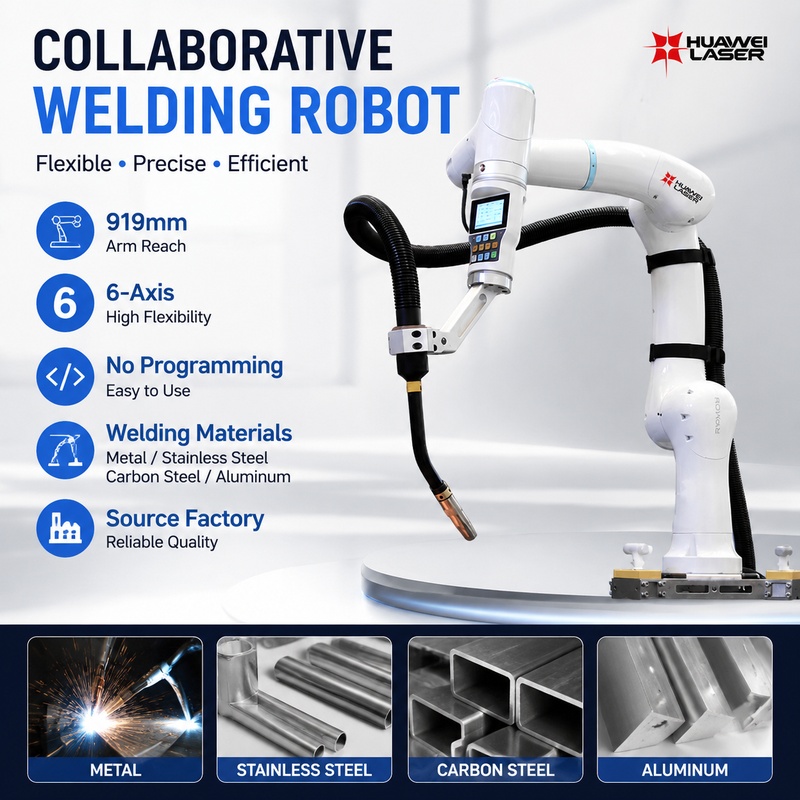

Роботизированная установка для сварки труб и изготовления металлоконструкций

Роботизированная установка для сварки труб и изготовления металлоконструкций, разработанная компанией Huawei Laser, представляет собой современное автоматизированное сварочное решение для предприятий, которым требуется стабильная, точная и гибкая сварка металлических изделий.

В отличие от традиционных ручных сварочных процессов, данная роботизированная сварочная система использует интеллектуальную технологию управления движением и высокоточную работу робота для поддержания стабильной траектории сварки и снижения влияния человеческого фактора на качество соединений.

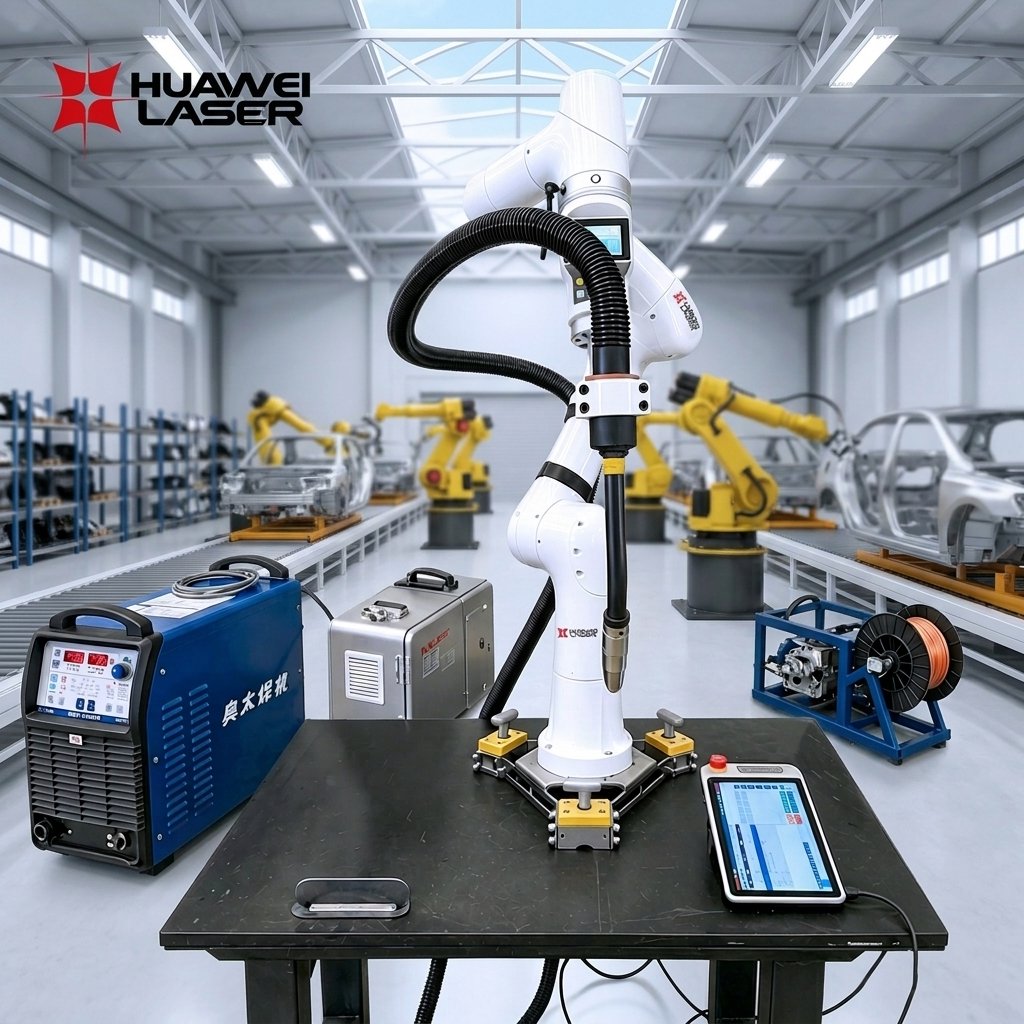

Система включает 6-осевой роботизированный манипулятор, сварочную горелку, MIG-сварочный аппарат, устройство подачи проволоки, шкаф управления и пульт обучения, формируя комплексное решение для сварки труб, изготовления стальных конструкций и индивидуального производства металлических изделий.

Благодаря высокой гибкости движения, точному позиционированию и интеллектуальным функциям безопасности, Роботизированная установка для сварки труб и изготовления металлоконструкций помогает предприятиям повысить эффективность сварки, снизить зависимость от ручного труда и обеспечить стабильное качество сварных соединений при серийном производстве.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Преимущества продукта

1. Плавное управление движением для стабильного процесса сварки

Роботизированная сварочная установка оснащена технологией управления усилием во всех сочленениях и высокоточными датчиками крутящего момента, что обеспечивает более плавное движение робота и стабильность сварочного процесса.

Ключевые преимущества:

Высокоточное измерение крутящего момента с разрешением 0,1 Н

Плавное управление траекторией

Простое обучение методом ручного ведения (обучение «рукой»)

Функция обнаружения столкновений

Технология управления усилием позволяет роботу реагировать на изменения внешнего воздействия и обеспечивает гибкость процесса обучения, помогая операторам быстро задавать траектории сварки для различных изделий.

2. Высокоточная сварка и стабильное качество результатов

В системе используются передовые алгоритмы управления движением и технологии прецизионной компенсации для поддержания точности сварочных траекторий.

Характеристики:

Повторяемость: ±0,03 мм

Абсолютная точность позиционирования: ≤0,3 мм

Точность следования по траектории: ≤0,4 мм

Технология подавления вибраций

Высокоточная система управления движением обеспечивает стабильное положение сварочной горелки, повышая однородность сварного шва и минимизируя различия в качестве, характерные для ручной сварки.

3. Гибкое 6-осевое движение для сложных задач сварки

6-осевой манипулятор робота обеспечивает высокую гибкость при сварке труб и изготовлении металлоконструкций.

Параметры:

Рабочая зона (вылет): 919 мм

Грузоподъемность: 5 кг

Диапазон движения во всех сочленениях: ±360°

Возможность сварки под различными углами

Робот способен адаптироваться к сложным траекториям и различному расположению деталей, что делает его идеальным решением для сварки труб, стальных конструкций и выполнения индивидуальных заказов по металлообработке.

4. Интеллектуальное управление сваркой и простое программирование

Роботизированная сварочная установка оснащена интеллектуальной системой управления и специализированным программным обеспечением, упрощающим эксплуатацию.

Система поддерживает:

Графический интерфейс программирования

Обучение методом ручного ведения и запись траектории

Планирование траекторий для многослойной и многопроходной сварки

Мониторинг сварочного процесса

Интуитивно понятный способ управления снижает сложность программирования и помогает операторам быстро настраивать задачи сварки.

5. Надежная безопасность и промышленная защита

Роботизированная сварочная установка, разработанная для современных производственных условий, оснащена комплексной системой защиты.

Функции безопасности:

Обнаружение столкновений

Защита на основе датчиков усилия

Функции безопасности при совместной работе человека и робота

Исполнение манипулятора с классом защиты IP67. Высокий уровень защиты повышает долговечность оборудования и обеспечивает стабильную работу в сложных производственных условиях.

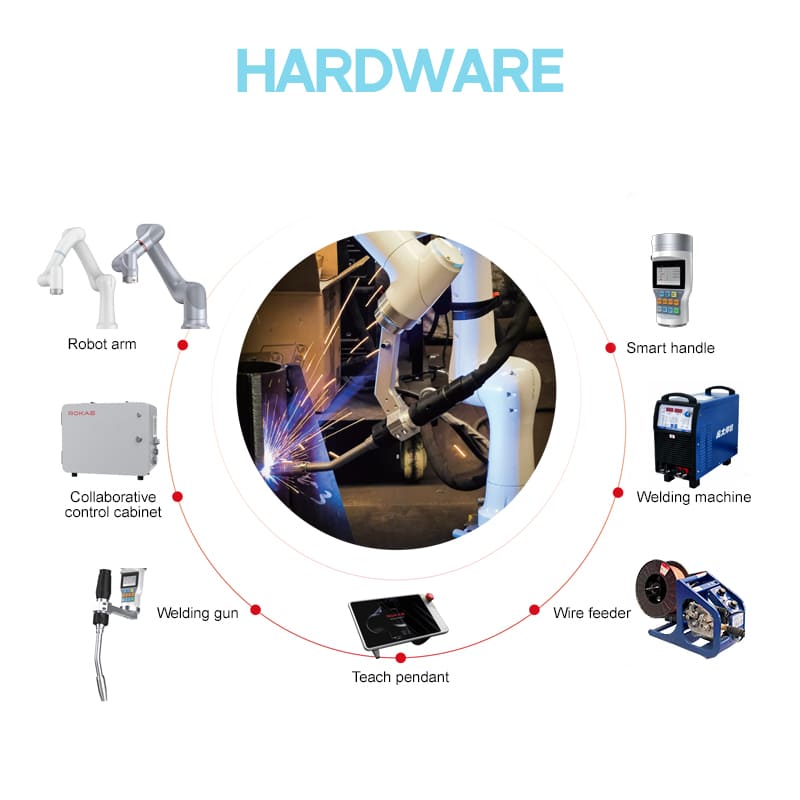

Конфигурация системы

6-осевой робот-манипулятор SR5-C

Система оснащена 6-осевым роботом-манипулятором SR5-C, обеспечивающим гибкость движений и точный контроль процесса при сварке труб и изготовлении металлоконструкций.

Основные характеристики:

Грузоподъемность: 5 кг

Рабочая зона (вылет): 919 мм

Точность повторения: ±0,03 мм

Степень защиты: IP54

Благодаря системе контроля усилия во всех сочленениях и многоосевому гибкому перемещению, робот обеспечивает плавность хода, точное позиционирование и стабильное качество сварки даже при выполнении сложных задач.

Сварочная горелка

Роботизированная сварочная система оснащена профессиональной горелкой, предназначенной для автоматической сварки.

Особенности:

Регулировка положения по осям X, Y, Z

Погрешность позиционирования <0,6 мм

Полная компенсация параметров

Горелка работает в связке с системой перемещения робота, обеспечивая точность позиционирования и стабильность сварочного процесса.

Сварочный аппарат AOTAI (MIG)

Система может комплектоваться сварочными аппаратами AOTAI для полуавтоматической сварки в среде защитных газов (MIG), обеспечивающими стабильное горение дуги и надежность сварки.

Источник питания поддерживает стабильный контроль тока, сварку с минимальным разбрызгиванием и непрерывный автоматический режим работы.

Механизм подачи проволоки

Механизм обеспечивает стабильную и непрерывную подачу проволоки в процессе роботизированной сварки.

Преимущества:

Плавная подача проволоки

Точный контроль скорости подачи

Надежная работа при длительной сварке

Устройство взаимодействует со сварочным аппаратом и системой робота, поддерживая стабильное качество сварки.

Шкаф управления XMATE

Шкаф управления XMATE обеспечивает интеллектуальное управление движением и работой всей роботизированной сварочной системы.

Характеристики:

Степень защиты: IP54

Рабочая температура: 0–50 °C

Габариты: 450×250×350 мм

Система оснащена технологией интеллектуального управления, поддерживающей контроль движений робота, управление обменом данными и стабильную работу всей системы.

Пульт обучения XPAD2

Пульт обучения XPAD2 оснащен интуитивно понятным интерфейсом для программирования робота и управления его работой.

Характеристики:

Экран: ЖК-дисплей 10,1 дюйма

Разрешение: 1920×1200

Степень защиты: IP54

Поддерживает графическое программирование, обучение методом ручного перемещения (hand-guided teaching), настройку параметров сварки и мониторинг работы в реальном времени.

Пакет программного обеспечения для сварки

Интеллектуальный пакет программного обеспечения упрощает программирование робота и управление сварочным процессом. Функциональные возможности:

Графическое программирование

Обучение методом ручного ведения и запись траектории

Планирование многослойной и многопроходной сварки

Мониторинг процесса сварки

Программное обеспечение упрощает процесс программирования и позволяет операторам быстро создавать задачи сварки и управлять ими.

Дополнительные опции конфигурации

Для удовлетворения различных производственных требований компания Huawei Laser предлагает дополнительные опции, в том числе:

Интеллектуальная рукоятка (Smart Handle) для удобства управления и настройки робота

Лазерный датчик для отслеживания сварочного шва в реальном времени и повышения точности сварки

Магнитное основание для гибкости монтажа и быстрого позиционирования

Неприводная тележка для удобного перемещения робота между рабочими местами

Линейная направляющая для увеличения рабочей зоны робота и работы с крупногабаритными изделиями

Портальная система с подвесным размещением нескольких роботов для совместной сварки

Компактная портальная система с подвесным размещением для экономии пространства при сварке крупных изделий

Удлинительный кабель (10 м) для гибкой компоновки оборудования и надежного подключения системы

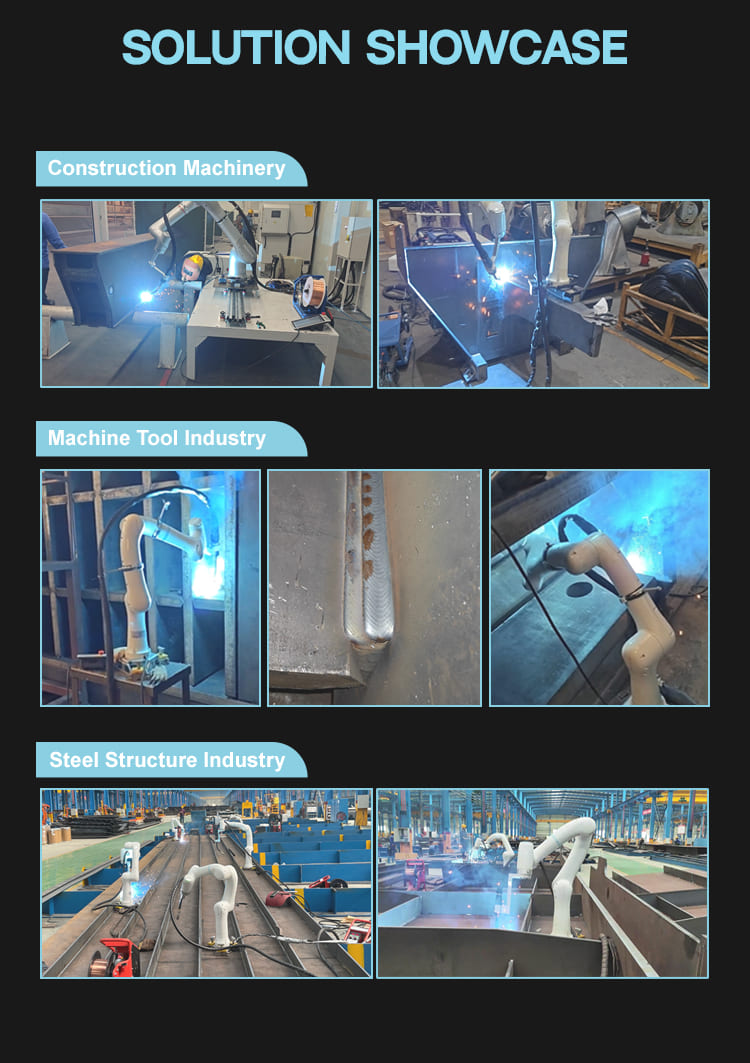

Области применения

Сварка труб

Роботизированная установка для сварки труб и изготовления металлоконструкций подходит для задач автоматической сварки, требующих стабильного качества шва и неизменно высокой производительности.

Гибкий 6-осевой манипулятор способен адаптироваться к различным пространственным положениям сварки и сложным конфигурациям труб, что позволяет повысить эффективность производства и снизить потребность в ручном труде.

Изготовление металлоконструкций

Данная роботизированная установка предназначена для предприятий, занимающихся производством изделий из стали, в том числе:

Стальных каркасов

Элементов несущих конструкций

Металлических опор

Металлоконструкций по индивидуальным заказам

Благодаря точному управлению траекторией и стабильным параметрам сварки система обеспечивает неизменное качество швов при серийном производстве.

Металлообработка

Система подходит для выполнения индивидуальных заказов по металлообработке, включая изготовление:

Металлических конструкций

Рам и каркасов оборудования

Сварных узлов и деталей

Крупногабаритных или массивных металлических изделий

Гибкость движений робота позволяет работать с заготовками различной формы и выполнять сварку в соответствии с разнообразными техническими требованиями.

Машиностроение

Для производителей машин и оборудования роботизированное сварочное решение обеспечивает стабильные результаты при изготовлении:

Деталей машин

Промышленных компонентов

Металлических узлов и сборок

Автоматизация процессов способствует повышению эффективности производства и минимизации отклонений, характерных для ручной сварки.
